Центральное, электрическое, воздушное — различные системы отопления, придуманные и разработанные на сегодняшний день, позволяют любому хозяину выбрать оптимальный вариант для своего дома. Но вместе с проверенными системами на рынке присутствуют и новинки, которые сразу же привлекают к себе внимание. Яркий пример — теплый плинтус. В Европе такой вариант отопления помещений известен уже два десятка лет и активно применяется как в жилых домах, так и в офисах. Система довольно проста — по периметру помещения монтируется плинтус из металла, внутри которого располагается нагревательный элемент. Тепло создается за счет теплового излучения. Как и любая новинка, монтаж такой системы профессионалами стоит недешево. Но доступность материалов и простота установки позволит любому сделать теплый плинтус водяной своими руками.
Плюсы плинтуса
Технология, принципиально отличающаяся от традиционных систем отопления, снаружи выглядит как обычный декоративный элемент. Всенародную любовь она получила, благодаря своей начинке:
- Теплый плинтус своими руками по толщине равен традиционному аналогу, но высота чуть больше — 12-15 см. Это сделано для удобства монтажа системы обогрева внутри элемента.
- Отделка монтируется на стыке пола и стен по всему периметру жилого помещения, органично вписывается в любой интерьер.
- Принцип действия прост — электричество или теплоноситель нагревают трубки, а они, в свою очередь, отдают тепло внешнему алюминиевому корпусу.
Важно! Для создания теплого плинтуса своими руками используются только цветные металлы, что позволяет избежать появления коррозии и добиться максимальной теплопроводности плинтуса.
На этом плюсы не заканчиваются:
- Монтаж теплого плинтуса позволяет избавиться от неудобных батарей — мечта многих хозяев. Ничто не помешает воплотить в реальность любую задумку дизайнера интерьеров. Некрасивые батареи не придется прятать в шкафах, за ширмами или занавесками.
- Такая система позволяет увеличить срок службы вашей мебели, ведь, к примеру, шкаф, стоящий рядом с обычным конвертером, из-за жаркого воздуха, быстро рассыхается.
- Теплый плинтус своими руками может являться как полноценным способом обогрева, так и вспомогательным. Этот элемент можно размещать не по всему периметру комнату, а только там, где нужен дополнительный обогрев. Это сокращает расходы электроэнергии, при этом не снижая эффективности действия прибора.
- Новаторскую систему обогрева можно монтировать не только в новой квартире, и не только во время ремонта. Ее установка возможна даже спустя месяцы после завершения строительно-ремонтных работ.
- Теплый плинтус своими руками можно использовать в любом помещении. Они подходят для гостиных, спален и кабинетов прекрасно согревают застекленные веранды, террасы, зимние сады, балконы и лоджии, могут быть установлены в ванной и санузле, безопасны даже для детской комнаты.
Еще одно большое преимущество теплого плинтуса своими руками заключается в том, что он не создает под потолком “тепловую подушку”. Все пространство любого помещения прогревается равномерно:
- Стандартные системы отопления работают таким образом, что горячий воздух непременно поднимается вверх. При этом возможны сквозняки на полу. Если помещение небольшое, то это не столь ощутимо. Но, к примеру, в загородных домах эта разница довольно большая.
- Плинтусная система действует таким образом, что тепло отдается не только в пространство, но и в стены. Это преимущество пригодится владельцам частных домов, у которых часто промерзают стены, и жителям угловых квартир многоэтажек.
Важно! Недостатков у теплого плинтуса своими руками не так уж и много:
- Эту систему нельзя полностью выключить, как батарею, регулятор не предусмотрен.
- Стоимость этой новинки пока нельзя назвать бюджетной.
Но многие предпочитают именно эту систему, а не теплый пол, ведь для монтажа теплого плинтуса не нужно готовить бетонную стяжку, модульная конструкция системы очень мобильна. В любой момент вы можете взять и перенести ее в другое помещение.
Устройство плинтуса
Как мы уже говорили, теплый плинтус своими руками внешне представляет собой разборный металлический короб из трех алюминиевых планок с общей высотой 14 см и шириной 3 см:
- Внутри алюминиевой облицовки на специальных кронштейнах-держателях закреплен теплообменный греющий модуль. Это — две медные трубы с плотно насаженными на них пластинами из латуни.
Важно! Медь, как известно, отличается высокой теплоотдачей и высокой стойкостью к коррозии, но имеет высокую цену. Алюминий тоже неплохо передает тепло, а стоит намного дешевле. Поэтому комбинация медь+алюминий используется во многих отопительных приборах и доказала свою эффективность.
- Между собой греющие модули соединяются с помощью обжимных гаек или фитингов, предназначенных для медной пайки.
- Подводка воды от котла выполняется надежными полимерными трубами, обычно полиэтиленовыми.
- Для соединения теплообменных модулей в углах и закольцовки контура предназначены специальные поворотные трубы из сшитого полиэтилена, а также применяются угловые соединители.
- С видимой части декоративно стыки алюминиевого профиля на углах и концах закрываются пластиковыми элементами — угловыми или торцевыми заглушками.
По способу нагрева теплый плинтус своими руками делится на водяную и электрическую системы:
- В теплый плинтус электрический вставляют специальные низкотемпературные ТЭНы. Они нагреваются максимум до 60 oC. Этой мощности для жилых помещений будет достаточно, ведь один погонный метр выдает около 180-280 Вт.
- Теплый плинтус водяной работает на основе единого отопительного контура. При наличии нескольких контуров стоит подключить коллектор или гребенку. Использовать можно самую обычную модель или с расходомерами — этот вопрос хозяин решает сам. Греющие модули при водяном способе обогрева набираются, исходя из требуемой мощности при конкретном тепловом напоре системы.
Важно! Прежде всего, следует помнить, что максимальная длина контура не должна превышать 12 метров. При планировании системы теплый плинтус своими руками этот момент должен учитываться.
Монтаж плинтуса
Основной элемент системы — плинтус, можно получить двумя различными способами.
Для первого понадобятся медные неотожженные трубки. Самый подходящий для этих целей диаметр — максимум 20 мм. Также стоит запастись кровельной медью — тут особых требования к материалу нет.
Порядок проведения работ следующий:
- Листы кровельной меди разрезаются на полосы шириной 15 см — это самый оптимальный размер. Эти работы стоит проводить с помощью болгарки.
- Края получившихся полос на всю длину отбортовывают, угол загиба при этом должен быть прямым. Ширина полки должна составлять порядка 7-8 мм.
Важно! Полосы не стоит делать длиннее 3 метров, иначе — вы сами себе усложняете работу, более длинные заготовки попросту неудобно монтировать.
- Медные трубки, концы которых незначительно отгибаются в сторону, припаиваются к внутренней стороне корпуса. Загибы стоит сделать, опять же, для удобства монтажа теплого плинтуса.
- На трубах обычными хомутами закрепляются стандартные шланги или рукава — для подводки теплоносителя. Их диаметр не должен превышать 12 мм.
- Такие теплые плинтуса своими руками крепятся к стене с помощью обычных монтажных клипс, выбираемых по диаметру трубок.
Во втором случае для того, чтобы теплые плинтуса электрические изготовить своими руками, могут использоваться стандартные алюминиевые профили, применяемые при монтаже гипсокартона. Сборочные операции в этом случае проводятся по следующей схеме:
- Сначала на основании заготовки снизу и сверху проделываются небольшие отверстия, необходимые для крепления профиля на стенах.
- Затем медные трубки укладываются внутри профиля и закрепляются алюминиевой проволокой.
- После этого вся получившаяся конструкция монтируется на стене таким образом, чтобы трубки располагались одна над другой.
Важно! Для сборки отдельных фрагментов в единую систему удобнее всего воспользоваться типовыми соединителями. В качестве лицевых панелей теплого плинтуса своими руками можно использовать те же профили, окрашенные в соответствующие стенам тона.
Качество и производители теплых плинтусов
На рынке строительных материалов есть как европейские производители систем, так и отечественные. С ценами и качеством как обычно:
- у европейцев красиво, надежно, дорого;
- у отечественных — дешевле, но хуже сделано.
Важно! Разница не только во внешнем виде. Есть проблема с возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов, разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши пока лишь стремятся к этому.
Лучших результатов добились два производителя.
Mr. Tektum
Самый популярный на сегодняшний день — фирма “Mr. Tektum”. Система отопления этой марки собирается и изготавливается в России. Это — оптимальный вариант в отношении цены-качества. В связи с тем, что элементы системы не импортируются, а изготавливаются на месте, цена значительно ниже зарубежных аналогов.
Среди главных преимуществ — улучшенные теплотехнические и гидравлические характеристики теплого плинтуса своими руками. Они основываются на изготовлении алюминиевого короба особой формы, наличии поворотных угловых труб, гофрированных нержавеющих элементов и сопровождающих фитингов.
Термия
Система отопления украинской компании “Термiя” заслуживает внимание в связи с возможностью более эффективной экономии энергопотребления. Изделия этой марки отличаются от остальных тем, что обладают сбалансированной теплоотдачей и низкой тепловой напряженностью. Что это дает?
Прежде всего, после монтаж теплого плинтуса помещение прогревается равномерно и не дает образовываться застоям теплого воздуха у потолка. Низкая тепловая напряженность дает возможность расставлять мебель, как захочется, а не исходя из положения плинтуса. Предметы мебельных гарнитуров не перегреваются и не влияют на общее распространение тепла в комнате.
Важно! Степень экономии на отоплении, согласно мониторингу, составляет от 20% до 40%.
Общая схема работ
Перед монтажом теплого плинтуса стоит рассчитать необходимую мощность системы и определиться с ее типом. Количество модулей, который будут обогревать ваше помещение, зависит от:
- общей теплоизоляции дома;
- общей площади остекления;
- климата региона.
Общий монтаж теплого плинтуса, вне зависимости от выбранного типа, представляет собой довольно простой процесс, который можно разделить на следующие этапы:
- Перед установкой выполняют разметку линии монтажа панелей, теплый плинтус должен располагаться на высоте в 1 см от пола.
- К ориентировочной черте прикладывают заднюю панель и делают разметку под монтажные отверстия, которые потом высверливаются перфоратором.
- Панель крепят саморезами с пластмассовыми дюбелями или клеем. На задней части полосы есть упоры, которые обеспечивают необходимый зазор в 15 мм между стеной и прибором.
- Между стеной и корпусом нагревателя наклеивают теплоизоляционную ленту, ее края аккуратно обрезают.
- Выполняют крепление кронштейнов для конвекторов. Для этого используют дюбели, шаг установки составляет 40 см. В каждый кронштейн вставляют фторопластовую прокладку.
- Для угловых стыковочных элементов теплого плинтуса своими руками заранее готовят и устанавливают верхние части уголков.
- Навешивают панели теплого плинтуса.
Особенности монтажа электрической системы
Монтаж теплого плинтуса электрического своими руками имеет свои особенности. Внешне такая система не отличается от водяной системы, а вот начинка — совсем иная:
- Внутри нагревательного элемента в нижнюю медную трубку вставляется ТЭН, а внутри верхней медной трубки прокладывается термостойкий кабель питания с силиконовой изоляцией.
- Питание такого теплого плинтуса своими руками коммутируется термостатом с датчиком воздуха, который посредством включения-выключения системы поддерживает необходимую температуру в помещении.
- Характерным моментом электрической системы является ее полная электробезопасность. Места контактов сначала изолируются термоусадочными шлангами для защиты от влаги, а от механического воздействия их защищают специальные короба.
Важно! Несмотря на такую защиту, электрическую систему все же не рекомендуется устанавливать в помещении с повышенной влажностью, как, впрочем, и любые электроприборы.
- Электрическая система теплого плинтуса своими руками имеет мощность ТЭНов 200 Вт на метр погонный и подключается к стандартному источнику питания. Как правило, это вывод из монтажной коробки на высоте 4-6 см от уровня «чистового» пола.
Важно! Как показывает практика, такая система чаще всего подключается там, где есть возможность подвести электропитание необходимой мощности. Популярна она и на объектах, где нужно локальное решение проблемы дополнительного отопления, к примеру, на влажных угловых стенах, где есть опасность образования плесени или выпадения конденсата.
Особенности монтажа водной системы
Перед началом работ по установке теплого плинтуса водяной своими руками в обязательном порядке нужно определить количество секций водяного обогревателя. При расчете следует принимать во внимание, что длина одного плинтуса не должна превышать 12 м, иначе — можно спровоцировать большие теплопотери:
- Работы начинаются с вывода пластиковых труб от источника тепла — индивидуального котла или центральной отопительной системы. Для этого измерьте расстояние от распределяющего источника до первой секции теплого плинтуса своими руками. Затем отрежьте части труб необходимой длины и подсоедините их к системе отопления через пол или стену.
- Подготовьте отопительный радиатор — снимите две крайние ламели и наденьте на медные трубки соединительные гайки.

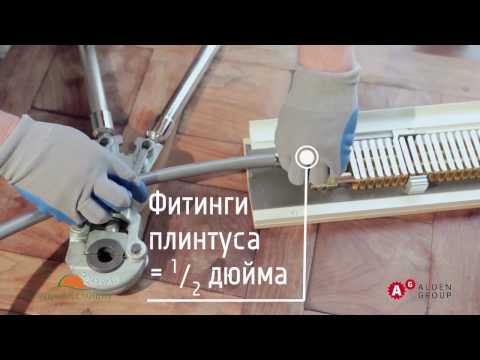

- С помощью фитингов соедините медные трубки с выводящими пластиковыми трубами. Между гайками и фитингами закрепите резиновые прокладки. На угловых соединениях и концах каждого контура установите поворотные трубные элементы.
- На внутреннюю поверхность лицевой панели наклейте теплоотражающую ленту. С помощью кронштейнов и саморезов зафиксируйте панель на верхней и нижней тыльных планках.
- Установите декоративные элементы теплого плинтуса своими руками — уголки, заглушки, колпачки для головок саморезов.
После подключения водяного теплого плинтуса своими руками проводится опрессовка, балансировка и промывка контуров. Также не стоит забывать о настройке автоматики. После этого можно запускать систему в работу.
Видеоматериал
В завершении, стоит сказать про особенность теплого плинтуса своими руками. Такая система эффективна в домах с постоянных проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения, мощность не настолько велика. А в остальном, как вы убедились, система представляет собой довольно простые монтаж и эксплуатацию.
